Some fixes

presentation.tex

@@ -11,37 +11,17 @@
 % \logo{\includegraphics[width=25pt]{img/pstu_logo}}
 \title[]{Влияние концентраторов напряжений на прочностные и деформационные
 свойства тканых композитов с поликристаллической матрицей}
-\institute[ПНИПУ]{Пермский национальный исследовательский политехнический университет \\Кафедра механики композиционных материалов и конструкций \\
+\institute[ПНИПУ]{Пермский национальный исследовательский политехнический
+университет \\Кафедра механики композиционных материалов и конструкций \\
 Комсомольский пр-т, 29, 614990, Пермь, Россия \\
-Тел. / Факс: +7–342–2391294 \\  denis.v.dedkov@gmail.com, rector@pstu.ru}
+Тел. / Факс: +7–342–2391294 \\  denis.v.dedkov@gmail.com}
 \author{Д.~В.~Дедков, \\ научный руководитель: А.~А.~Ташкинов}
-\date{20 мая 2014}
+\date{27 июня 2014}

 \begin{document}

 \frame{\titlepage}

-\begin{frame} % Цели и задачи
- \frametitle{Цель и задачи}
-
-\begin{block}{Цель}
-  Разработка новых математических моделей, описывающих механическое поведение
-тканых композитов с локальными дефектами при комбинированных нагружениях.
-\end{block}
-
-\begin{block}{Задачи}
-  \begin{itemize}
-    \item построение твердотельной модели слоя тканого композиционного материала
-	  с локальными технологическими дефектами;
-    \item разработка математической модели механического поведения слоя тканого
-	  композита при комбинированном пропорциональном нагружении;
-    \item определение коэффициентов концентрации напряжений в слое тканого
-композита с локальными технологическими дефектами.
-  \end{itemize}
-\end{block}
-
-\end{frame}
-
 \begin{frame} % Актуальность
   \frametitle{Актуальность задачи}

@@ -60,53 +40,28 @@
     \item С.~В.~Ломов (Левинский католический институт, Бельгия);
     \item Ю.~И.~Димитриенко (МГТУ им. Баумана, Россия).
    \end{itemize}
-
   \end{block}

 \end{frame}

-\begin{frame} % Изготовление тканей, характеристики тканей
- \frametitle{Изготовление тканей}
-
- \begin{block}{Характеристики тканей}
-  \begin{itemize}
-    \item волокнистый состав;
-    \item тип переплетения;
-    \item ширина;
-    \item толщина;
-    \item масса квадратного метра;
-    \item число нитей основы и утка на единицу длины (плотность ткани);
-    \item разрывная нагрузка и растяжимость (удлинение) при разрыве.
-   \end{itemize}
- \end{block}
-
-\end{frame}
-
-\begin{frame} % Изготовление тканей, типы переплетений
- \frametitle{Изготовление тканей}
- \begin{block}{Типы переплетений}
-  \begin{figure}
-   \includegraphics[width=\linewidth]{img/all_structs}
-   \caption{Схемы типов переплетения: а) полотняное, б)
-сатиновое, в) саржевое $2\times2$}
-  \end{figure}
- \end{block}
-
-\end{frame}
+\begin{frame} % Цели и задачи
+ \frametitle{Цель и задачи}

-\begin{frame} % Способы уплотнения матрицы
- \frametitle{Формирование матрицы}
+\begin{block}{Цель}
+  Разработка новых математических моделей, описывающих механическое поведение
+тканых композитов с локальными дефектами при комбинированных нагружениях.
+\end{block}

- \begin{block}{Способы уплотнения матрицы}
+\begin{block}{Задачи}
   \begin{itemize}
-    \item с использованием газообразных углеводородов (природный газ, метан,
-    пропан-бутан, бензол и т.п.);
-    \item с использованием жидких углеводородов с большим выходом кокса (пеки,
-    смолы);
-    \item комбинированный, включающий в себя пропитку пористых каркасов жидкими
-    углеводородами, карбонизацию и уплотнение из газовой фазы.
+    \item разработка твердотельной модели слоя тканого композиционного материала
+	  с локальными технологическими дефектами;
+    \item разработка математической модели механического поведения слоя тканого
+	  композита при комбинированном пропорциональном нагружении;
+    \item определение коэффициентов концентрации напряжений в слое тканого
+          композита с локальными технологическими дефектами.
   \end{itemize}
- \end{block}
+\end{block}

 \end{frame}

@@ -148,6 +103,45 @@

 \end{frame}

+\begin{frame} % Используемое ПО
+ \frametitle{Используемое программное обеспечение}
+
+ \begin{block}{Некоммерческая платформа численного моделирования SALOME-MECA}
+  \begin{itemize}
+   \item Доступность для различных ОС;
+   \item открытый исходный код;
+   \item расширение пользовательскими модулями на языке Python;
+   \item возможность параллельных вычислений.
+  \end{itemize}
+ \end{block}
+
+ \begin{block}{Встраиваемая СУБД SQLite}
+    \begin{itemize}
+     \item Отсутствие необходимости установки серверной части СУБД;
+     \item высокая скорость работы с большими объемами данных.
+    \end{itemize}
+ \end{block}
+\end{frame}
+
+\begin{frame} % Диаграмма классов
+ \frametitle{Диаграмма классов модуля расширений платформы SALME-MECA}
+
+  \begin{figure}
+   \centering{\includegraphics[width=1\linewidth]{img/classDiagramm}}
+  \end{figure}
+
+\end{frame}
+

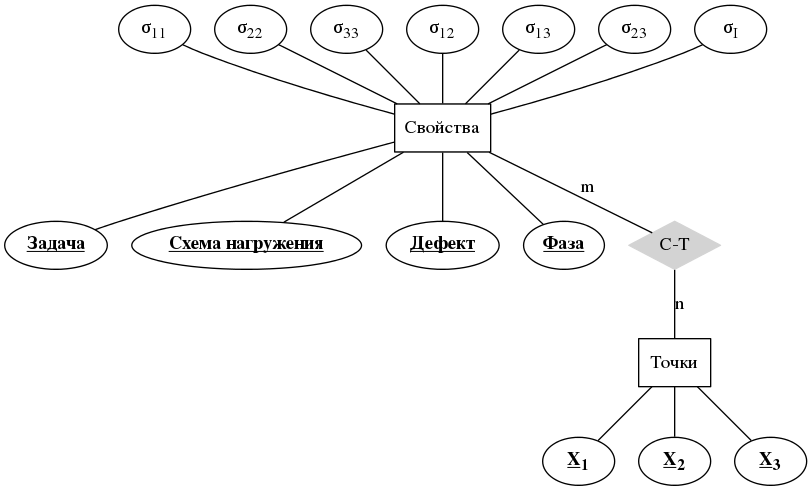

+\begin{frame} % ER-диаграмма
+ \frametitle{ER-диаграмма базы данных для вычисления параметра
+напряженно-деформированного состояния слоя тканого композита}
+
+  \begin{figure}
+   \centering{\includegraphics[width=1\linewidth]{img/er}}
+  \end{figure}
+
+\end{frame}
+
 \begin{frame} % Геометрическая модель
  \frametitle{Геометрия искривленных волокон слоя тканого композита}

@@ -270,7 +264,7 @@
       \end{itemize}
     \end{block}

-    \begin{block}{Поверхность внутренней поры}
+    \begin{block}{Поверхность внутренней полости}
       \begin{itemize}
       \item $\left[\sigma_{ij}({\bf r})n_j({\bf r})\right]_{\Gamma_8} = 0$
       \end{itemize}
@@ -297,7 +291,7 @@
   \noindent а, если $\left[\sigma_{n\tau} {\bf (r)} \right] |_{\Gamma_9^{+}} \geq
   \left[ f | \sigma_{nn} {\bf (r)} | \right] |_{\Gamma_9^{-}}$, то
   $$
-  \left[\sigma_{n\tau} {\bf (r)} \right] |_{\Gamma_9^{+}} \geq
+  \left[\sigma_{n\tau} {\bf (r)} \right] |_{\Gamma_9^{+}} =
   \left[ f | \sigma_{nn} {\bf (r)} | \right] |_{\Gamma_9^{-}}, \quad
   \left[u_n {\bf (r)}\right]|_{\Gamma_9^{+}} = \left[u_n {\bf
   (r)}\right]|_{\Gamma_9^{-}} ,
@@ -308,27 +302,6 @@

 \end{frame}

-\begin{frame} % Используемое ПО
- \frametitle{Используемое программное обеспечение}
-
- \begin{block}{Некоммерческая платформа численного моделирования SALOME-MECA}
-  \begin{itemize}
-   \item Доступность для различных ОС;
-   \item открытый исходный код;
-   \item расширение пользовательскими модулями на языке Python;
-   \item возможность параллельных вычислений.
-  \end{itemize}
- \end{block}
-
- \begin{block}{Встраиваемая СУБД SQLite}
-    \begin{itemize}
-     \item Отсутствие необходимости установки серверной части СУБД;
-     \item высокая скорость работы с большими объемами данных.
-    \end{itemize}
- \end{block}
-
-\end{frame}
-
 \begin{frame} % Конечноэлементная модель
   \frametitle{Конечноэлементная модель}

@@ -353,7 +326,7 @@
     \multicolumn{2}{|p{2.2cm}||}{Дефект 1}&
     \multicolumn{2}{|p{2.2cm}| }{Дефект 2} \\
     \hline
-    $C$ & $\sigma_{I}$  & $C$ & $\sigma_{I}$ & $C$ & $\sigma_{I}$ \\
+    $N$ & $\sigma_{i}$  & $N$ & $\sigma_{i}$ & $N$ & $\sigma_{i}$ \\
     \hline
     \hline
     218 207 & 33.6 & 213 381 & 38.0 & 194 196 & 37.9 \\
@@ -438,84 +411,21 @@

   \begin{figure}

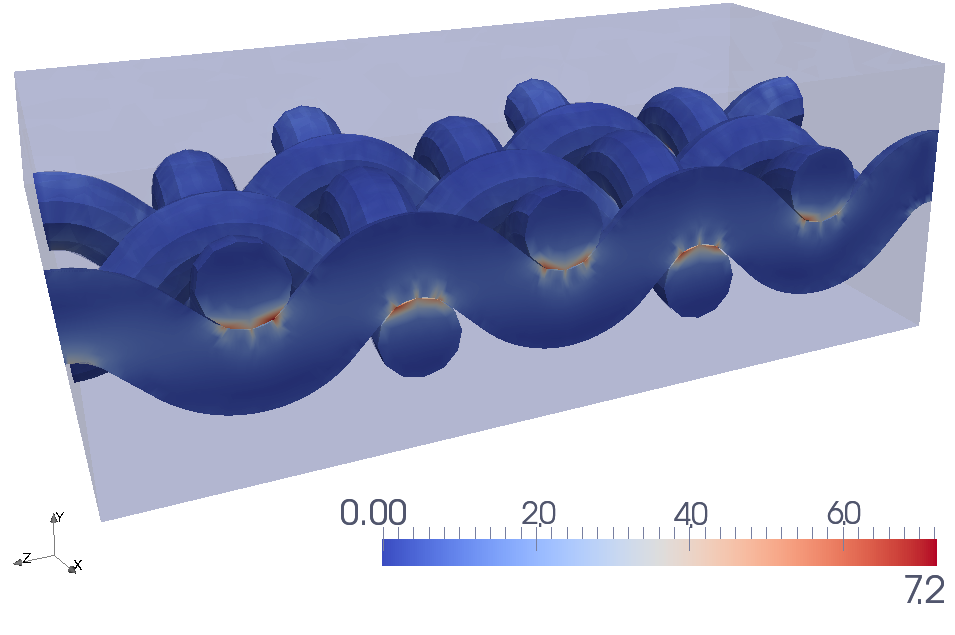

    \centering{\includegraphics[width=0.9\linewidth]{img/fields/vmis}}
-   \caption{Поля интенсивности напряжений (ГПа) в волокнах основы и утка (композит идеальной периодической структуры)}
+   \caption{Поля интенсивности напряжений (МПа) в волокнах основы и утка
+(модель идеальной периодической структуры)}
   \end{figure}

 \end{frame}

 \setlength{\extrarowheight}{2pt}

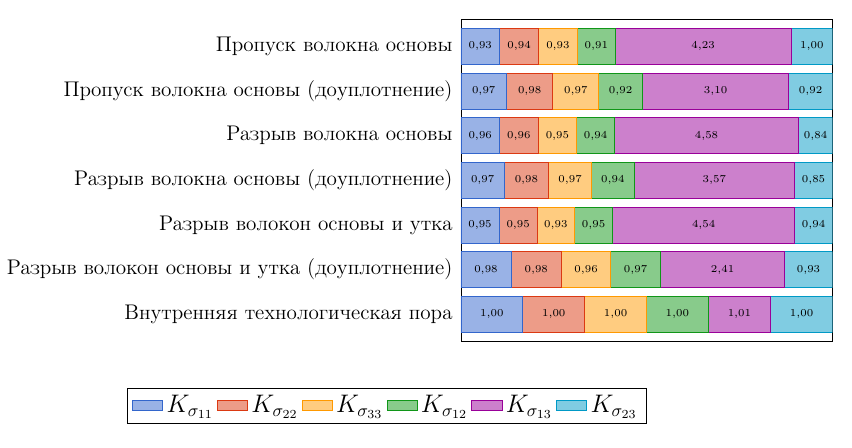

-\begin{frame} % Коэффициенты концентрации, двухосное растяжение
-  \frametitle{Максимальные безразмерные коэффициенты концентрации напряжений
-при двухосном равнокомпонентном растяжении}
-  \begin{block}{Модель 1: волокна окружены гарантированным слоем матрицы}
-    \begin{center}
-     \begin{footnotesize}
-      \input{s_max_table_all_res}
-     \end{footnotesize}
-    \end{center}
-  \end{block}
-
-  \begin{block}{Модель 2: волокна основы и утка имеют контакт с трением}
-    \begin{center}
-     \begin{footnotesize}
-      \input{s_max_table_all_res_fr}
-     \end{footnotesize}
-    \end{center}
-  \end{block}
-
-\end{frame}
-
-\begin{frame} % Коэффициенты концентрации, чистое формоизменение
- \frametitle{Максимальные безразмерные коэффициенты концентрации напряжений при
-чистом формоизменении}
-
-   \begin{block}{Модель 1: волокна окружены гарантированным слоем матрицы}
-    \begin{center}
-     \begin{footnotesize}
-      \input{s_max_table_all_res_s2}
-     \end{footnotesize}
-    \end{center}
-  \end{block}
-
-  \begin{block}{Модель 2: волокна основы и утка имеют контакт с трением}
-    \begin{center}
-     \begin{footnotesize}
-      \input{s_max_table_all_res_fr_s2}
-     \end{footnotesize}
-    \end{center}
-  \end{block}
-
-\end{frame}
-
-\begin{frame} % Коэффициенты концентрации, всестороннее сжатие
- \frametitle{Максимальные безразмерные коэффициенты концентрации напряжений при
-деформации всестороннего сжатия}
-
-   \begin{block}{Модель 1: волокна окружены гарантированным слоем матрицы}
-    \begin{center}
-     \begin{footnotesize}
-      \input{s_max_table_all_res_s3}
-     \end{footnotesize}
-    \end{center}
-  \end{block}
-
-  \begin{block}{Модель 2: волокна основы и утка имеют контакт с трением}
-    \begin{center}
-     \begin{footnotesize}
-      \input{s_max_table_all_res_fr_s3}
-     \end{footnotesize}
-    \end{center}
-  \end{block}
-
-\end{frame}

 \begin{frame} % Коэффициенты интенсивностей напряжений, модель 1
  \frametitle{Безразмерные коэффициенты концентрации интенсивности напряжений. Модель 1: волокна окружены гарантированным слоем матрицы}

    \begin{figure}
-     \centering{\includegraphics[width=\linewidth]{img/fields/s0d5d6}}

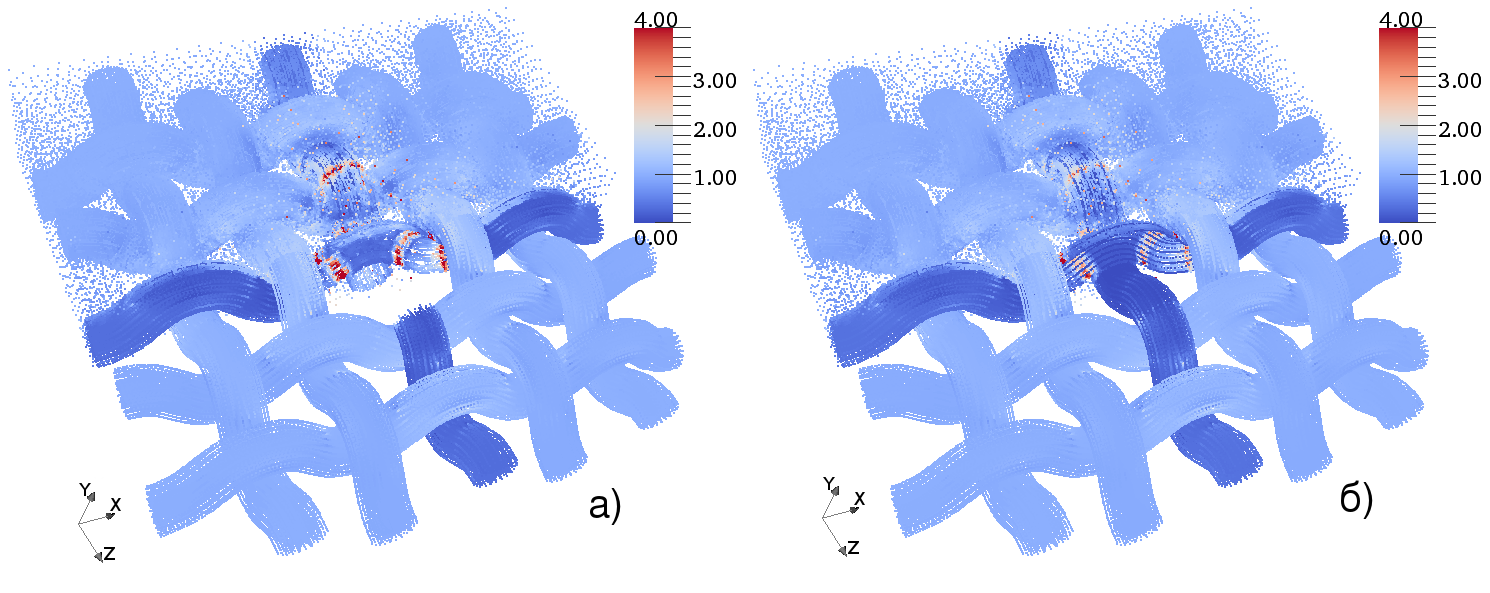

-     \caption{Разрыв волокон основы и утка основы}
+     \centering{\includegraphics[width=\linewidth]{img/fields/p2s3d5d6}}
+     \caption{Разрыв волокон основы и утка}
    \end{figure}
 \end{frame}

@@ -523,8 +433,8 @@
  \frametitle{Безразмерные коэффициенты концентрации интенсивности напряжений. Модель 2: волокна основы \\ и утка имеют контакт с трением}

       \begin{figure}
-        \centering{\includegraphics[width=\linewidth]{img/fields/d1d2}}
-	\caption{Пропуск волокна основы}

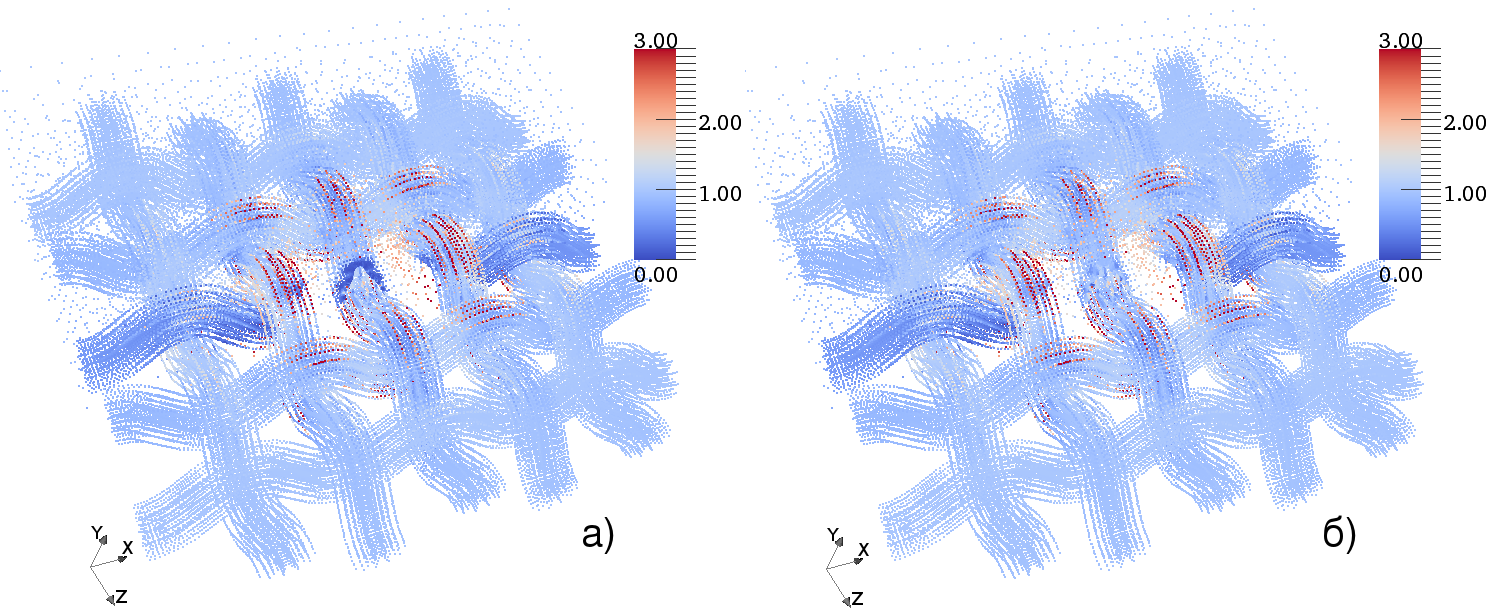

+        \centering{\includegraphics[width=\linewidth]{img/fields/p3s3d3d4}}
+	\caption{Разрыв волокна основы}
       \end{figure}
 \end{frame}

@@ -552,7 +462,7 @@ SALOME-MECA для вычисления коэффициентов концен
 \end{frame}

 \begin{frame} % Публикации
- \frametitle{Публикации}
+ \frametitle{Основные публикации}

 \begin{footnotesize}
  \begin{itemize}
@@ -564,15 +474,18 @@ SALOME-MECA для вычисления коэффициентов концен
   \item Дедков~Д.~В., Зайцев~А.~В. Концентрация напряжений в слое тканого
 композита с локальными дефектами при двухосном однородном равнокомпонентном
 макродеформировании // Вестник Сам. гос. техн. ун-та. Сер. Физ.-мат. науки.,
---- 2013, --- № 4, с. 66--75.
+--- 2013, --- № 4, с. 66--75.

   \item Дедков~Д.~В., Ташкинов~А.~А. Коэффициенты концентрации напряжений в
 слое тканого композита с локальными технологическими дефектами при чистом
 формоизменении // Вычислительная механика сплошных сред., --- 2013 --- Т.6, ---
-№1., --- с. 103--109 (входит в базы цитирования WOS и Scopus)
+№1., --- с. 103--109
  \end{itemize}
 \end{footnotesize}

+ Результаты представлены на $10$ Всероссийских и $5$ международных
+конференциях и опубликованы в $17$ статьях и тезисах докладов.
+
 \end{frame}
